Blackface Princeton Reverb Clone (Model AA1164)


Ein klassischer Vertreter seiner Zunft ist der Fender Princeton Reverb, der bei angenehm kompakter Bauweise den typischen Fender Sound mit Vibrato und Federhall vereint. Das Reizvolle an diesem Amp ist neben seiner geringen Größe und dem wirklich “tragbaren” Gewicht, dass er tolle Soundmöglichkeiten bietet und damit für viele Bereiche der Musik einsetzbar ist.

A classical amp of its time is the Princeton Reverb, which combines a copact design together with the typical Fender sound. Another loved advantage is its light weight compared to other models. A spring reverb and the soft Fender vibrato prepare for a wide range of music styles.

Die wichtigsten Daten:

Modell/Model:

AA1164



BIAS:

fest/fixed

Baujahr/Year:

1964-1967



Lautsprecher/Speaker



Leistung/Power:

14-15Watt



Hersteller/Typ/Brand:

Jensen C10R (e.g.)

Röhren/Tubes





Format:

10”

Vorverstärker/Preamp:

12AX7



Impedanz/Impedance:

8 Ohm

Phase-Inverter:

12AT7







Endstufe/Power Stage:

6V6



Effekte/Effects:

Reverb, Vibrato

Gleichrichter/Rectifier:

5U4GB







Changes I made: Variable BIAS, 12” Speaker instead of 10” for more bottom.

Dokumentation / documents

Gehäuse / Cabinet

Chassis / Template (proposal)

NEW!

Frontplatte / Front Panel DIN A3

Frontplatte / Front Panel DIN A2

Schaltplan / Schematic

Rivet-Board

Wiring Layout

Röhrenplan / Tube Batch

Stückliste / Parts List - Chassis -

Aktualisiert am/Updated on23.08.2021
Chassis template proposal added.
Stückliste / Parts List (wird überarbeitet / under revision)
Please ask for preliminary copy.

Fotodokumentation des Projektes/Project pictures

dataicon
Cabinet Tolex Baffle Chassis

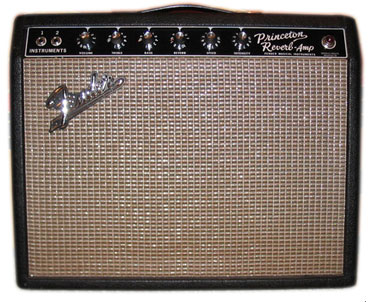

Original Princeton Reverb

Original Princeton Reverb Amp

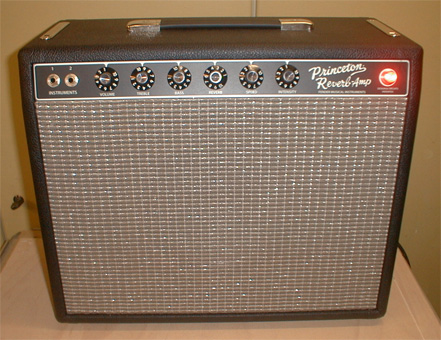

The Princeton Reverb completed.

Mein Princeton Reverb Clone
My Princeton Reverb Clone

HINWEIS!
Bitte vor einem Nachbau immer die aktuellste Version der Zeichnungen hier von der Seite verwenden, da ich eventuelle Fehler stetig korrigiere und Verbesserungen einfüge. Im Falle eines Fehlers bitte ich um sofortige Benachrichting.
Auch Verbesserungsvorschläge nehme ich gerne entgegen.

Remark:
Before you start building your own clone please always refer to the most recently updated drawings on my site as I constantly work on corrections and improvements. If you find a bug or have a good idea for improvement then please don’t hesitate to let me know.

Pläne und sonstige Zeichnungen wurden mit CorelDraw! X5 oder sPlan 7.0 (Abacom) erstellt. Bei begründetem Interesse kann ich auch die Originaldateien zur Verfügung stellen. (Ausschliesslich zum privaten Gebrauch!)

Schematics and other drawings have been made using CorelDraw! X5 or sPlan 7.0 (Abacom). Having caused your interest I will be able to provide the original files (for private use only!).

Modifikationen/wesentliche Bauelemente/Mods and spec. parts:
Vorwiderstände vor G1 von V5 und V6 mit je 1.5k zum Abblocken von RF-Einstrahlungen.
Schirmgitterwiderstände für V5 und V6 mit je 470 Ohm / 2W zum Schutz der Röhren
Regelbare BIAS-Spannung mittels 10k Widerstand und 22k Trimmpoti in Serie (statt 22k-Widerstand).
Netztrafo: TAD 125P1B or Hammond 291AEX, Ausgangsübertrager: Hammond 1750E, Reverb-Treiber: Hammond 1750A
Reverb-Tank: Accutronics 4AB3C1B (selbstverständlich tun’s auch entsprechende Bauteile anderer Hersteller!)


Grid resistors (1,5k) for V5 and V6 to block RF.
Screen resistors (470R) to protect V5 and V6.
Adjustable BIAS (+ 10k resistor and 22k pot instead of 22k resistor) to optimize Tube’s idle current.
Power transformer: Fender 125P1B or Hammond 291AEX, Output: Hammond 1750E, Reverb-Driver: Hammond 1750A
Reverb tank: Accutronics 4AB3C1B or similar.

(c) 2022 Dipl.-Ing. B. Brieskorn
